MANEJO DE UNA PANTALLA LCD
OBJETIVOS
- Conocer el Display LCD y su funcionamiento
- Programar eficientemente el LCD
MATERIALES Y EQUIPO
- CCS Compiler instalado.
- PIC16F877A
- Guía de Laboratorio.
- PC con Software de simulación.
MARCO TEÓRICO
Una pantalla de cristal
líquido o LCD , es una pantalla delgada y plana formada por un número de
píxeles en color o monocromos colocados delante de una fuente de luz o
reflectora. A menudo se utiliza en dispositivos electrónicos de pilas, ya que
utiliza cantidades muy pequeñas de energía eléctrica.

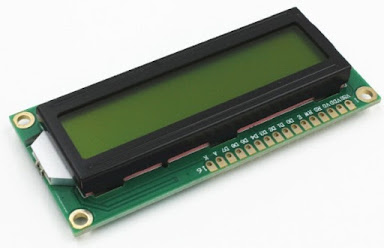

LCD 2X16
En la siguiente imagen de
Proteus se puede observar la estructura de sus pines.Lo podemos dividir en los Pines de alimentación,
pines de control y los pines del bus de datos bidireccional. Por lo general
podemos encontrar además en su estructura los pines de Ánodo de led backlight y
cátodo de led backlight.
Pines de alimentación:
Vss: Gnd
Vdd: +5 voltios
Vee: corresponde al pin de contraste, lo regularemos con un potenciómetro de 10K conectado a Vdd.
Pines de control:
RS: Corresponde al pin de
selección de registro de control de datos (0) o registro de datos(1). Es decir
el pin RS funciona paralelamente a los pines del bus de datos. Cuando RS es 0
el dato presente en el bus pertenece a un registro de control/instrucción. y
cuando RS es 1 el dato presente en el bus de datos pertenece a un registro de
datos o un carácter.
RW: Corresponde al pin de
Escritura(0) o de Lectura(1). Nos permite escribir un dato en la pantalla o
leer un dato desde la pantalla.
E: Corresponde al pin Enable o de habilitación. Si E(0) esto quiere decir que el LCD no esta activado para recibir datos, pero si E(1) se encuentra activo y podemos escribir o leer desde el LCD.
Pines de Bus de datos:
El Bus de datos bidireccional
comprende desde los pines D0 a D7. Para realizar la comunicación con el LCD
podemos hacerlo utilizando los 8 bits del bus de datos(D0 a D7) o empleando los 4 bits mas significativos del
bus de datos(D4 a D7). En este caso vamos a explicar la comunicación con el bus
de 4 bits.
EVIDENCIAS
RETO
